| 一、板子用途、目的及使用對象
Mars-EDA-F系列實驗板是針對初、中級用戶推出的FPGA開發實驗平臺，基于Mars-EDA系列的中端開發實驗平臺，可做高校EDA課程配套實驗平臺使用，實驗板針對Altera和Xilinx兩大主流廠商的主流FPGA芯片推出，實驗平臺采用核心模塊板加底板形式設計，核心模塊板采用4層板走線，兼顧兩大廠商的主流芯片。兩個96pin歐式接插件將所有FPGA器件IO引出，適合用戶在此基礎上擴展所需模塊，做算法評估，數據處理等使用。

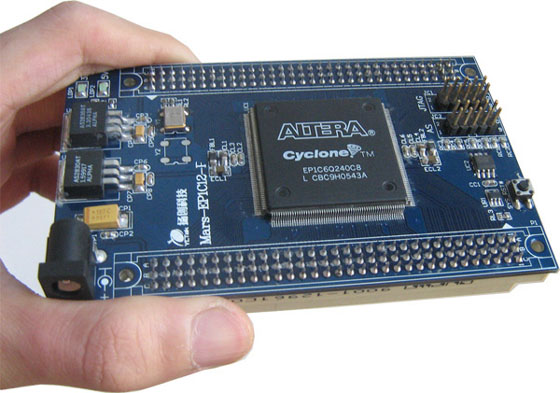

二、Mars-EP1C6-F-Core核心板介紹：
Altera Cyclone系列FPGACyclone是基于成本優化的，全銅工藝的1.5V SRAM工藝，最高達20，060個邏輯單元和288K位的RAM，除此之外，Cyclone系列的FPGA還集成了許多復雜的功能。Cyclone系列FPGA提供了全功能的鎖相環（PLL），用于板級的時鐘網絡管理和專用I/O接口，這些接口用于連接業界標準的外部存儲器器件。低成本結構和Cyclone FPGA豐富的器件資源相結合，能夠實現完整的可編程芯片系統（SOPC）方案。
Mars-EP1C6-F FPGA核心板采用Cyclone系列中較為基礎的EP1C6器件，針對FPGA的初級、中級開發者設計，幫助用戶降低學習成本和系統評估成本的硬件模塊。板子采用4層板布線， 兩個96pin歐式接插件將所有FPGA器件IO引出，適合用戶在此基礎上擴展所需模塊，做算法評估，數據處理等使用。
配合Mars-EDA-F系列實驗主板，用戶可做相關一系列實驗，亦可借助實驗主板提供的現有功能做評估使用。我們也希望用戶借助本模塊開發創意性產品。
板上有標準DC接口，板載FPGA---EP1C6 和PROM—EPCS1配置芯片，板上同時提供JTAG接口和AS編程下載接口。
硬件配置
a) EP1C6-PQ208
b) EPCS1
c) AS2830-3.3
d) AS2830-1.5
e) 40MHZ有源晶振
f) STC811復位芯片

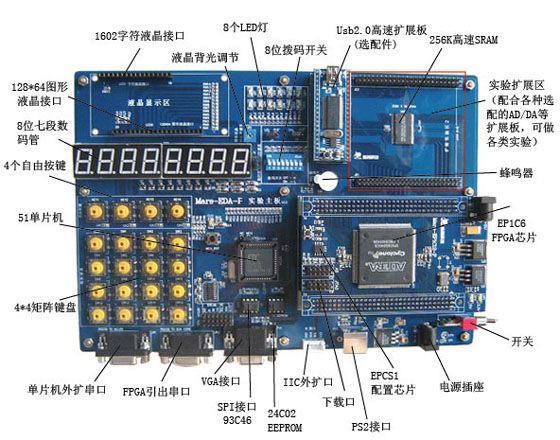

三、實驗主板硬件配置及配套實驗
1、硬件配置
STC89LE52
256K*16bit SRAM
MAX3232
93C46
AT24LC02
4*4矩陣按鍵
8段數碼管
蜂鳴器
撥碼開關
LED燈
2個自由按鍵
1602字符液晶接口
12864圖形液晶接口
VGA接口
PS2接口
USB2.0 Cy7c68013擴展實驗板（選購）
ADC/DAC擴展實驗板選購（選購）
2、FPGA配套實驗例程（所有例程都提供VHDL、Verilog HDL兩種語言的完整源代碼）
基礎實驗：
1. 加法實驗
2. 減法實驗
3. 乘法實驗
4. 除法實驗
5. 四位比較器
6. 多路選擇器
7. 優先編碼器
8. 二進制到BCD碼轉換
9. 簡單狀態機
接口實驗：
1. 跑馬燈實驗
2. 矩陣鍵盤實驗
3. 7段數碼管實驗
4. 蜂鳴器實驗
5. 串口通訊實驗
6. 撥碼開關實驗
7. IIC接口EEPROM存取實驗
8. MCU51通訊實驗
9. PS2鍵盤實驗
10. VGA顯示實驗
11. 1602字符液晶顯示實驗
12. 12864圖形液晶顯示實驗
13. SRAM讀寫實驗
FPGA配合Cypress CY7C68013A usb2.0高速傳輸實驗：（選配Usb2.0高速實驗擴展板，提供該部分實驗代碼）
14. Slave方式 FIFO USB IN實驗
15. Slave方式 FIFO USB OUT實驗
16. GPIF方式 FIFO USB IN/OUT實驗
綜合實驗：
1. 模擬交通燈實驗
2. 數字時鐘實驗
3、單片機配套實驗 （所有例程都基于Keil C工程，提供完整源代碼）
(1). LED流水燈實驗
(2). 矩陣鍵盤掃描實驗
(3). 8位7段數碼管顯示
(4). 16*2字符液晶驅動顯示實驗
(5). 128*64液晶驅動顯示實驗
(6). 24C02/64的IIC接口操作實驗
(7). 93C46的Microwire接口操作實驗
(8). 音樂演奏實驗
(9). RS232接口實驗
(10). 數字時鐘實驗
四、銷售清單：
1. Mars-EDA-F 實驗主板 一塊
2. Mars-EP1C6-F-Core FPGA核心板 一塊
3. 配套DVD光盤 一張(含開發手冊、板子原理圖、常用EDA軟件)
4. 串口線 一條
5. Altera ByteBlasterII下載線 一條
6. 內正外負 5V 電源 一個
7. 16*2字符液晶模塊 一塊（選配件，需要的用戶另加20元）
8. 128×64圖形液晶模塊(帶漢字庫) 一塊 （選配件，需要的用戶另加100元）
9. Usb2.0高速實驗擴展板（選配件，含Cypress 68013A usb2.0高速芯片，需要的用戶另加150元，附帶usb開發相關資料和示例代碼）
四、費用：1800元
關于質保：
質量問題，產品本身1個月保換，半年免費維修(CPLD/FPGA、單片機主芯片、液晶模塊出廠均測試完好，不在質保之列)。 本開發板系統為3.3V系統，用戶自己擴展功能模塊時，請勿直接與5V系統對接！！
|
